Misuratore di Portata

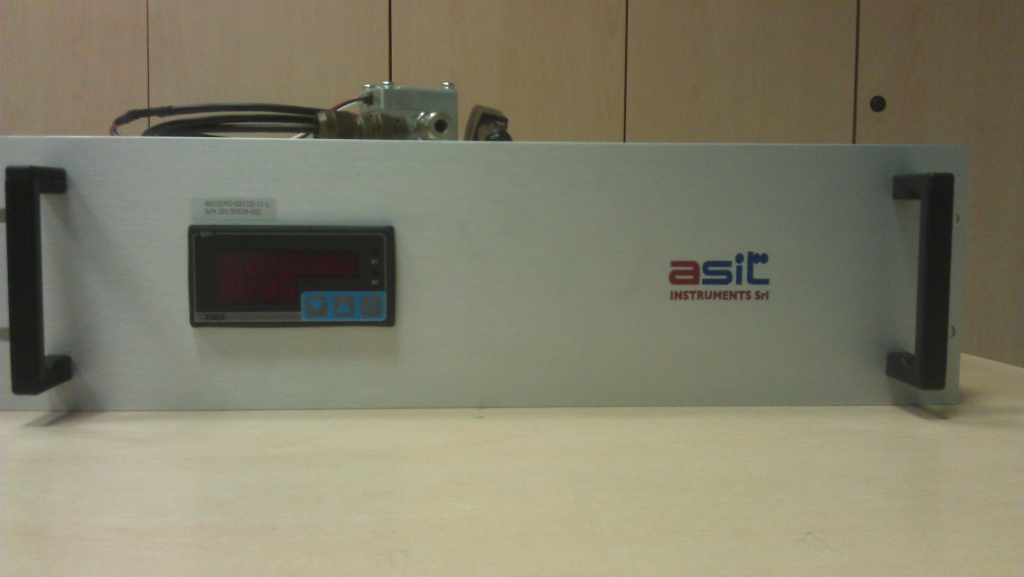

Compensazione in Temperatura e in Pressione tramite flow-computer per calcolo della portata normalizzata (con riferimento a 1 bar g e 20 °C )

Sistema di misurazione composto da:

  • Misuratore portata Vortex con campo da 0 a 468 m3/h
  • Sensore di Temperatura: range da 0 a 100 °C
  • Sensore di Pressione da 0 a 10 bar g
  • Flowcomputer per trasformazione da m3/h a Nm3/h



Applicazione

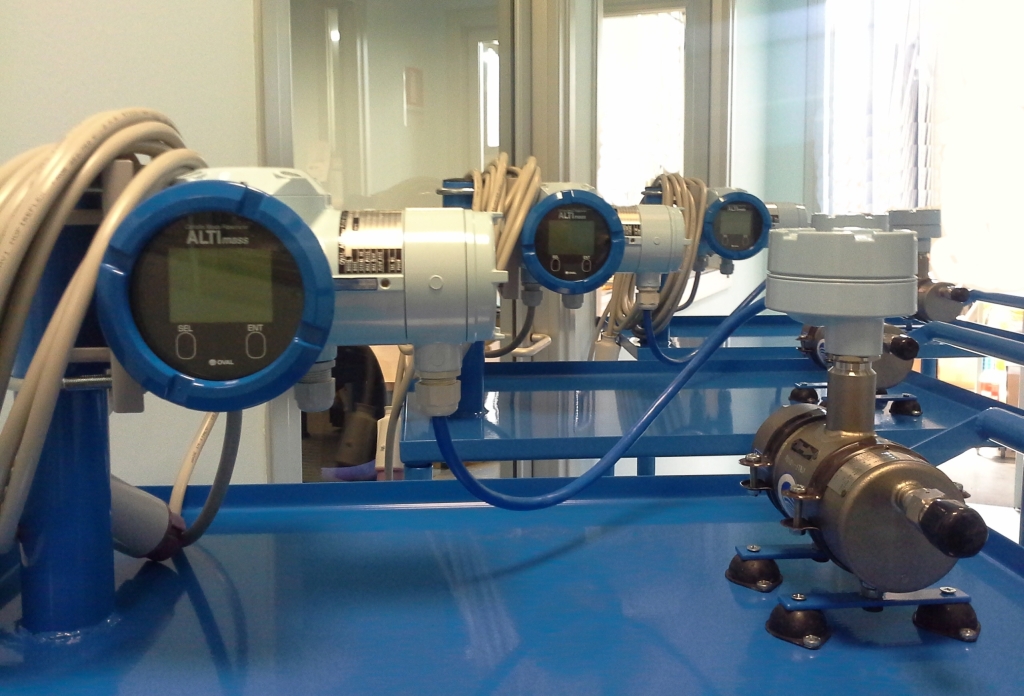

Misurazione portata Fluido tipo AdBlue con Urea al 32,5%.

– Portata: 0- 11 L/h
– Densità: 1,092 g/mL
– Viscosità: 1,4 mPa.s

Caratteristiche

  • Configurazione con elettronica separata
  • Campo di misura configurato: 0 a 11 L/h di AdBlue
  • Minimo valore misurabile: 12 g/min
  • Pressione max. del fluido: 96 bar
  • Temperatura max del fluido: +200°C
  • Precisione: +/-0,1%
  • Diametro: 10 mm filettato con tubi interni a passaggio ridotto
  • Attacco al processo: Rc3/8″ filettato
  • Materiale delle parti a contatto del fluido:AISI 316L
  • Materiale della custodia: AISI 304
  • Alimentazione: 24 VdC
  • Uscita analogica: 2 x 4..20 mA (misura di Portata in massa e volumetrica
    – true density)
  • Protocollo di comunicazione tipo HART Uscita ad impulsi: 2 x open collector (misura di Portata in massa e volumetrica – true density)
  • Protezione custodia: IP66/67
  • Display Digitale tipo LCD a 8 digit per indicazione della portata istantanea, totalizzata
  • Temperatura del fluido e densità
  • Direzione del flusso: bidirezionale

Explosion Proof: ATEX Explosion Proof Type con unità Temp. CLASS T3 completo di cavo speciale per collegamento tra sensore ed elettronica.










Misuratore di Portata Erea Atex

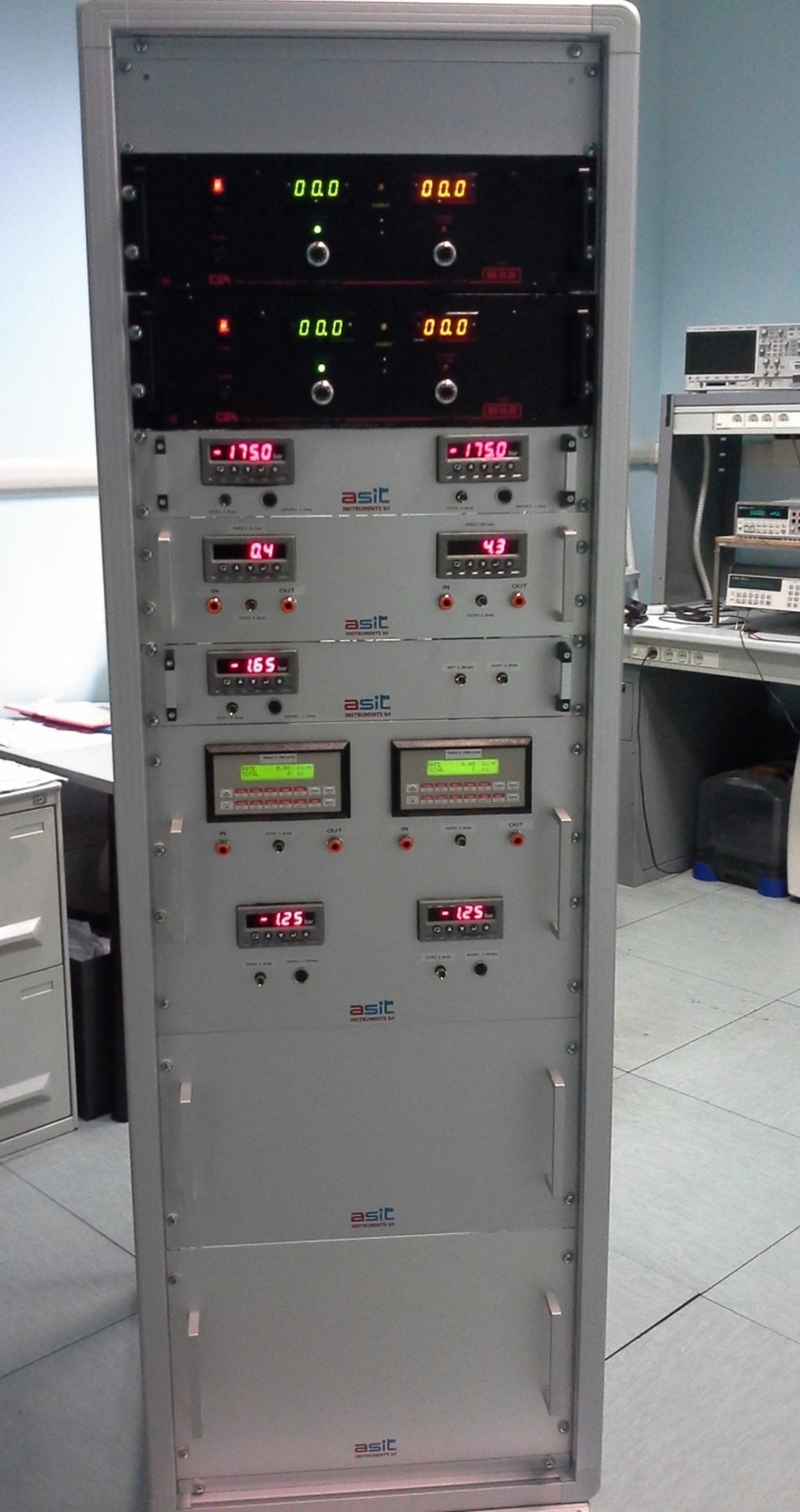

Armadio a Rack movimentabile su ruote per la Misurazione di Portata Aria e Carburante.
Sistema composto da moduli di cassetti rack da 19″ per le Misure di Pressione, Temperatura, Portata Aria, Portata Liquido Carburante

  • Modulo di misura Pressione sistema serbatoi da -1 bar a + 10 bar relativi
  • Modulo di misura Temperatura serbatoi con termoresistenze Pt100 a piastrina adesiva per rilevazione su superficie
  • Modulo di misura Portata aria fino a 200 l/min
  • Modulo di misura Portata liquido carburante fino a 10 l/min
  • Modulo di generazione resistenza per simulazione sensore di livello serbatoio
  • Modulo di generazione portata aria e Modulo di generazione portata carburante (simulazione distributore carburante)

Misuratore di Portata Aria e Carburante
