Strumentazione portatile per la misura e l’analisi del vuoto
Introduzione
La serie VD800 di Thyracont rappresenta una soluzione versatile per la misurazione e la registrazione della pressione assoluta e relativa in ambito industriale e di laboratorio.
La gamma include sia unità di controllo per trasduttori esterni che strumenti compatti con sensoristica integrata, progettati per garantire operatività mobile e precisione.
Tutti i modelli sono dotati di data logger integrato e interfacce moderne per l’analisi dei dati.
Varianti e configurazioni
La serie si articola in tre modelli principali, differenziati in base alla configurazione del sensore e al range di misurazione coperto:

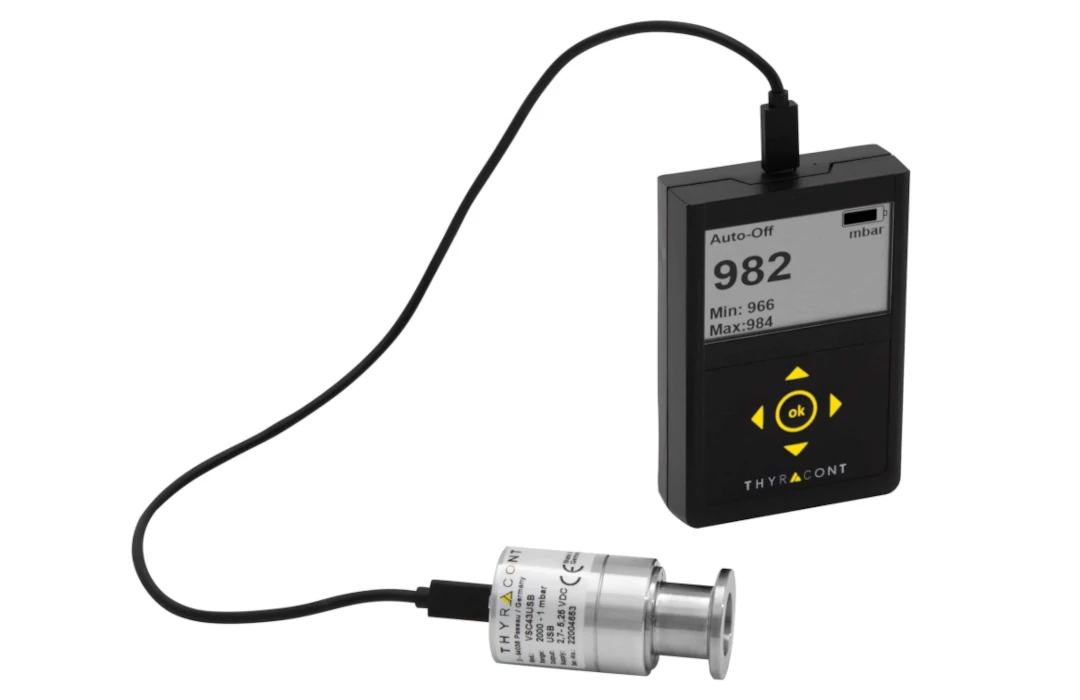

- VD800: Modello base (unità di visualizzazione) senza sensore interno. Funge da data logger e display per trasduttori esterni USB; il range di misura dipende dal trasduttore collegato.
- VD810: Modello con sensore Piezo. Misura nel campo “Rough Vacuum” (vuoto approssimato) con un range assoluto di 2000 … 1 mbar.
- VD850: Modello con sensore combinato Piezo/Pirani. Copre i campi “Rough”, “Fine” e “High Vacuum” (fino all’alto vuoto) con un range assoluto di 1200 … 5e-5 mbar.
Applicazioni principali
L’architettura portatile e la capacità di memorizzazione dati rendono questi strumenti idonei per:
- manutenzione e assistenza: diagnostica rapida su pompe e sistemi da vuoto;
- controllo qualità: documentazione delle curve di pump-down e audit di processo;
- rilevamento perdite: analisi della tenuta tramite misurazione dell’incremento di pressione;
- monitoraggio distribuito: utilizzo del modello VD800 per letture su più punti impianto dotati di trasduttori USB.
Caratteristiche tecniche
Interfaccia utente e visualizzazione
Il dispositivo integra un ampio display grafico LCD (400 x 240 pixel) che permette la visualizzazione diretta delle curve di pressione, oltre ai valori numerici istantanei, minimi e massimi.
L’operatore può navigare intuitivamente tra le funzioni tramite tastiera a membrana, configurando i parametri di acquisizione senza necessità di PC.
Gestione dati e connettività
Il data logger interno registra serie di misure associandole ai dati temporali (RTC).
Il trasferimento dei dati avviene tramite porta USB-C standard, che funge anche da porta di ricarica, o opzionalmente via Bluetooth LE per la comunicazione wireless.
Il software VacuGraph consente l’elaborazione successiva dei dati su sistemi Windows, Linux e MacOS.
Funzione leak rate
Gli strumenti calcolano il tasso di perdita basandosi sulla risalita della pressione (rate of rise measurement) in un volume isolato, fornendo un’indicazione immediata sull’ermeticità della camera a vuoto.

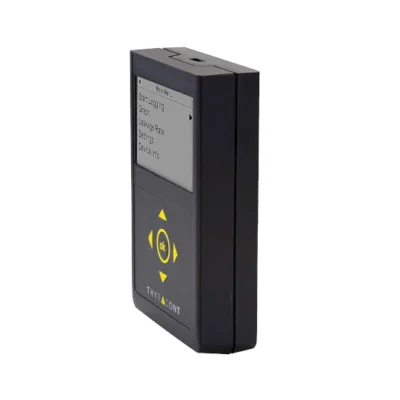

Thyracont VD800
Vacuometro digitale per la misura accurata del vuoto nei processi industriali
DatasheetSpecifiche chiave
| Parametro | Valore |
|---|---|
| Principio di misura | Lettura trasduttori USB-C Thyracont esterni |
| Range di misura | Dipendente dal trasduttore connesso |
| Connessione vuoto | Dipendente dal trasduttore (es. DN 16 ISO-KF) |
| Frequenza logging | Regolabile: 20 ms – 60 s |
| Display | LCD grafico 400×240 pixel |
| Alimentazione | 5 VDC via USB-C (batteria interna > 48h) |
| Interfacce | USB 2.0, Bluetooth LE (opzionale) |
| Temperatura operativa | +5…+50 °C |
| Temperatura stoccaggio | -20…+60 °C |
| Umidità relativa | Max 80% fino a 30°C (non condensante) |
| Classe protezione | IP40 |
| Peso | 200 g |
| Dimensioni | 70 × 105 × 24,4 mm |
Conclusione
La serie VD800 combina la portabilità di un manometro digitale con le funzionalità avanzate di un data logger.
La disponibilità di varianti con sensore integrato o esterno permette di selezionare lo strumento più adatto alle specifiche esigenze di range di misura e installazione.
