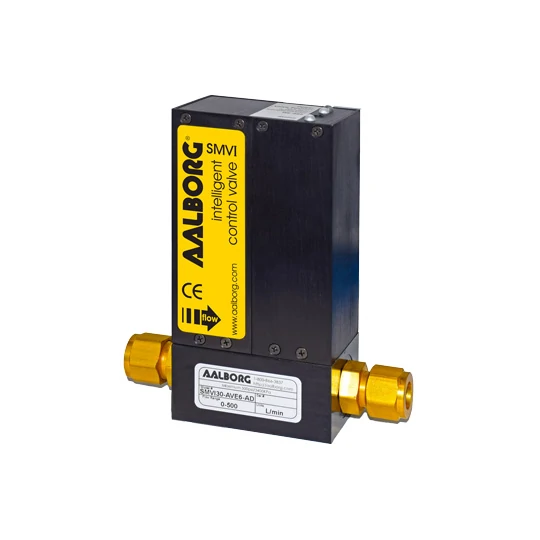

Valvola Regolatore di Flusso

Valvola proporzionale regolatore di flusso con attuatore stepping a risoluzione micro-step

Questo regolatore di flusso (valvola a spillo) è pilotato da un motore passo-passo lineare, garantendo una risoluzione ultra-fine in modalità micro-stepping (0.0000078125″/step) e standard (0.000125″/step).
È progettato per servizio continuo (100% duty cycle) senza surriscaldamento o isteresi elettromagnetica.

Offre massima flessibilità di controllo tramite RS-485 isolata galvanicamente, interfacce analogiche (4-20mA/0-5Vdc) e digitali TTL.
La valvola mantiene l’ultima posizione impostata anche in assenza di alimentazione.

Categorie: Misure di Portata, Valvole Regolatrici di Flusso Tag: Regolatori di Flusso, Regolatori di Portata, Valvole Proporzionali, Valvole Regolatrici di Flusso Marchio: Aalborg

Descrizione

Specifiche tecniche:

alimentazione: universale 12-24 Vdc (max 800mA);
temperatura operativa (gas e ambiente): da 0°C a 50°C (da 32°F a 122°F);
pressione operativa massima: 35 bar (500 psig);
pressione differenziale massima:45 bar (50 psig);
classificazione ambientale: Livello Installazione II, Grado Inquinamento II (secondo IEC 664);
materiali: corpo e blocco valvola in Alluminio o Acciaio Inox 316;
interfacce di controllo: Digitale RS-485 (isolata), Analogica (0-5V, 1-5V, 4-20mA, 0-10V), TTL (Step/Dir e Speed/Dir);
risoluzione attuatore:000125″/step (standard) o 0.0000078125″/step (micro-stepping);
differenziazione modelli (portata aria / connessioni):
- SMVI20: 200 sL/min / 3/8″ compression;
- SMVI30: 500 sL/min / 1/2″ compression;
- SMVI40: 1000 sL/min / 3/4″ FNPT (o 3/4″ compression);
connessione elettrica: connettore “D” a 9 pin.

Datasheet

Valvola di Regolazione Proporzionale | Aalborg SMVI

Valvola proporzionale regolatore di flusso con attuatore stepping a risoluzione micro-step

Specifiche tecniche:
