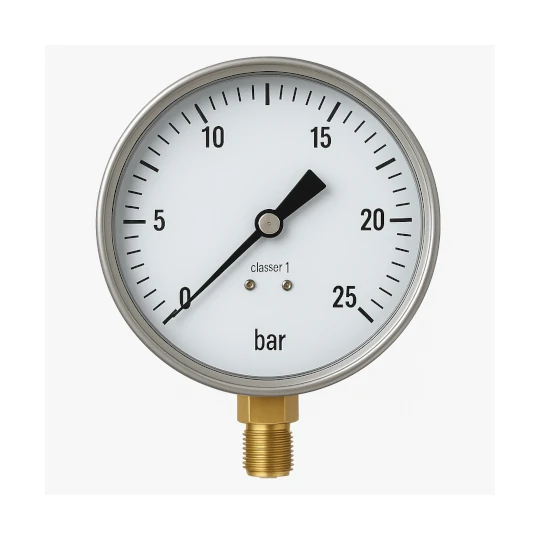

Specifiche tecniche:
- diametri disponibili (DN): 63, 80, 100, 150 mm;
- classe di precisione: 1,0 (1,6 per Ø 63 e 80) – secondo EN837-1;
- corpo e anello: acciaio inox AISI 304 con innesto a baionetta (eccetto MQ Ø 63);
- elemento di misura: lega di rame (≤ 40 bar) / AISI 316L (> 40 bar);
- attacco:
- Ø 63-80: G 1/4” A;
- Ø 100-150: G 1/2” A;
- movimento: ottone;
- quadrante: alluminio bianco con scala nera – secondo EN837-1;
- temperatura operativa:
- MQ: da -30°C a +65°C (ambiente) / fino a +120°C (>40 bar);
- MQG: da +5°C a +65°C (ambiente), fino a +70°C (fluido);
- sovrapressione ammessa:
- ≤ 60 bar: 25% V.F.S.;
- 100 bar: 15% V.F.S.;
- grado di protezione: IP55 (MQ) / IP65 (MQG);
- riempimento (MQG): glicerina 90%;
- campi scala disponibili: da -1/0 bar fino a 0/600 bar;
- opzioni e accessori: doppia scala, attacchi personalizzati, vetro di sicurezza, contatti elettrici (DN 100-150), riempimento siliconico, accessori per impianti ossigeno, separatori, ammortizzatori, valvole, serpentine.
