Condizionatori di Flusso per Turbine

Misuratori di portata a turbina - condizionatore di flusso

Ottimizzazione del profilo di flusso e riduzione dei tratti rettilinei a monte

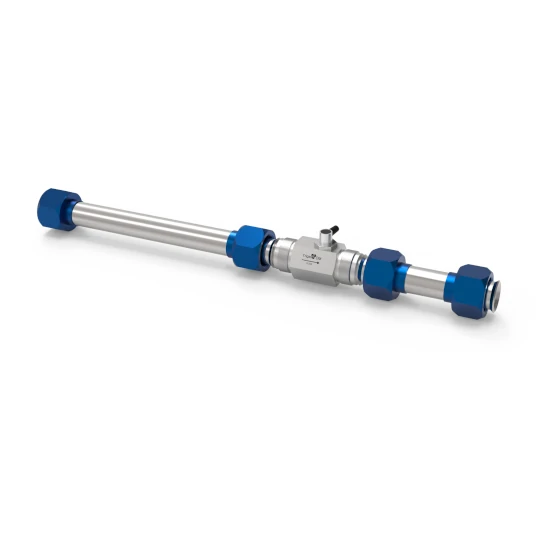

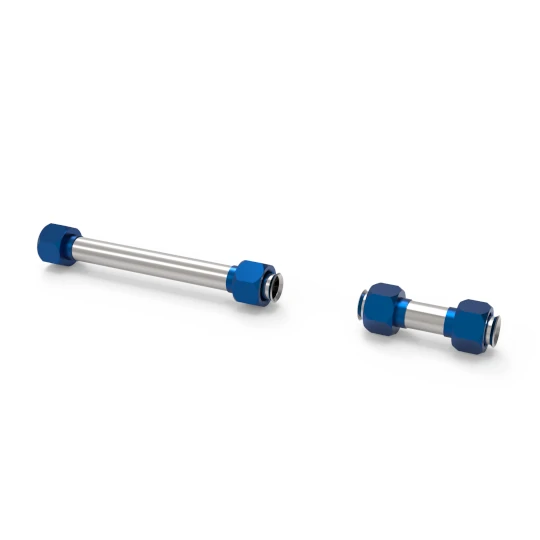

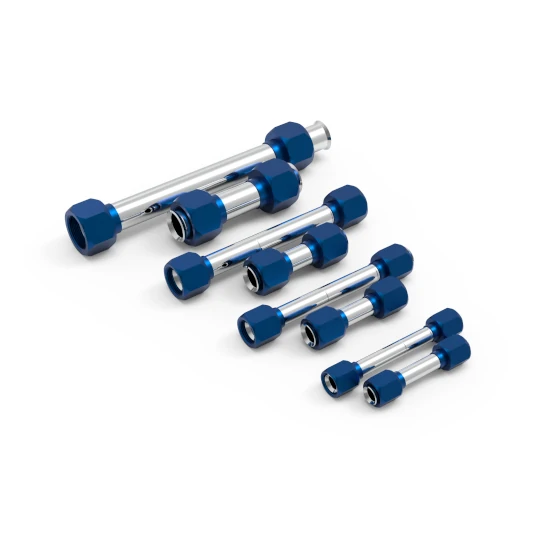

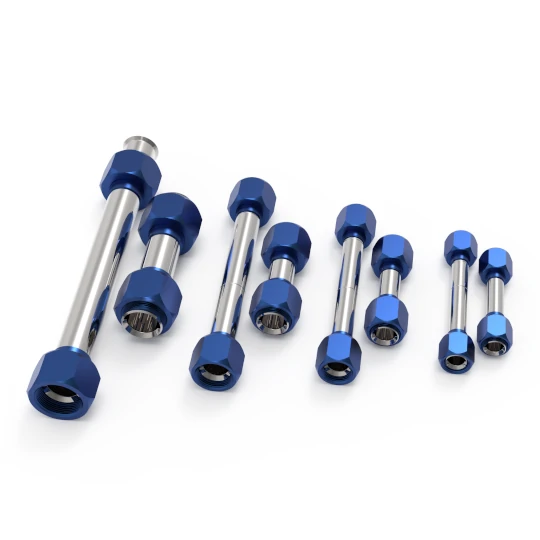

I condizionatori di flusso TrigasDM si installa a monte dei misuratori di portata a turbina per eliminare vortici (swirl) e turbolenze, garantendo un profilo di flusso stabile e simmetrico.
Questa funzione permette di ridurre i tratti di tubo rettilineo necessari a soli 5 volte il diametro nominale (5xDN), consentendo installazioni più compatte e un notevole risparmio sui costi.

Realizzati interamente in acciaio inossidabile per massima resistenza chimica, i dispositivi sono disponibili con un’ampia gamma di connessioni al processo per una perfetta integrazione impiantistica.

Categorie: Misure di Portata, Misuratori di Portata a Turbina Tag: Accessori Misuratori a Turbina, Misuratori di Portata a Turbina Marchio: TrigasDM

Descrizione

Vantaggi:

riduzione significativa dei tratti di ingresso rettilinei (circa 5xDN);
miglioramento della precisione e della ripetibilità della misura;
installazione semplice e rapida;
design robusto e privo di manutenzione;
flessibilità di montaggio grazie a diverse connessioni al processo.

Specifiche tecniche:

materiale: acciaio inossidabile 1.4571 (316Ti);
diametri nominali (DN): da 8 a 200 mm;
pressione operativa: fino a 400 bar (PN400);
temperatura operativa: da -60 °C a +350 °C;
connessioni al processo: flange (DIN EN1092-1, ASME B16.5), connessioni filettate (ISO 228-1, ANSI B1.20.1) e altre tipologie su richiesta;
effetto principale: riduzione del tratto rettilineo a monte necessario a circa 5 volte il diametro nominale (5xDN).
