Sistema rack modulare per la gestione simultanea di sensori LVDT ed estensimetri

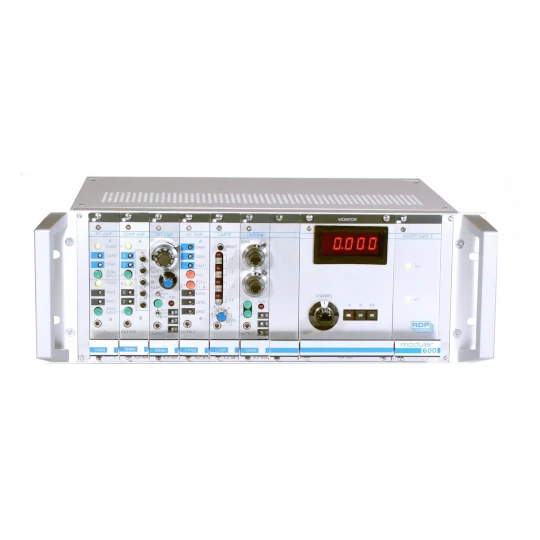

Il Modular 600 è un sistema di condizionamento del segnale basato su un’architettura a schede plug-in, progettato per applicazioni che richiedono la gestione centralizzata di molteplici punti di misura.
Il sistema permette di configurare liberamente un rack da 19 pollici (o custodie desktop più compatte) inserendo moduli amplificatori specifici per diversi tipi di sensori, inclusi trasduttori LVDT, celle di carico a ponte estensimetrico e sensori induttivi senza contatto (serie PY).
Ogni modulo amplificatore gestisce tipicamente due canali indipendenti e fornisce simultaneamente un’uscita in tensione ±10V e un’uscita in corrente 4-20mA, garantendo la massima flessibilità di interfacciamento con PLC e sistemi di acquisizione.
È possibile integrare nel rack moduli aggiuntivi per funzioni matematiche (somma/differenza canali), soglie di allarme (trip amplifiers) e unità di visualizzazione digitale centralizzata, riducendo drasticamente la complessità del cablaggio in quadri di controllo industriali.
