Calibratore di loop compatto per manutenzione e test di strumentazione 4-20 mA
Introduzione

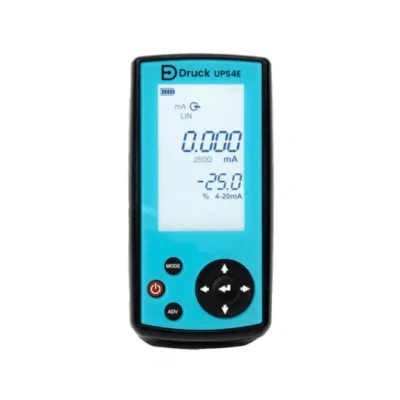

Il Druck UPS4E è un calibratore di loop elettrico portatile progettato per utilizzo a una mano.
Successore degli storici modelli UPS-II e UPS-III, lo strumento si distingue per dimensioni estremamente compatte che permettono di riporlo nella tasca superiore di una tuta da lavoro.
Lo strumento consente di testare, alimentare e misurare loop 4-20 mA utilizzati nei sistemi di controllo di processo.
Integra tecnologia di calibrazione elettrica per funzioni di misura e sorgente con accuratezza di 0.01% della lettura ±0.001 mA.
Il dispositivo include alimentazione loop da 24 VDC, resistore HART da 250 Ω opzionale e capacità di datalogging fino a 100.000 punti con protezione IP54 per polvere e spruzzi d’acqua.
Applicazioni principali
Il calibratore Druck UPS4E trova impiego in contesti di manutenzione strumentale:

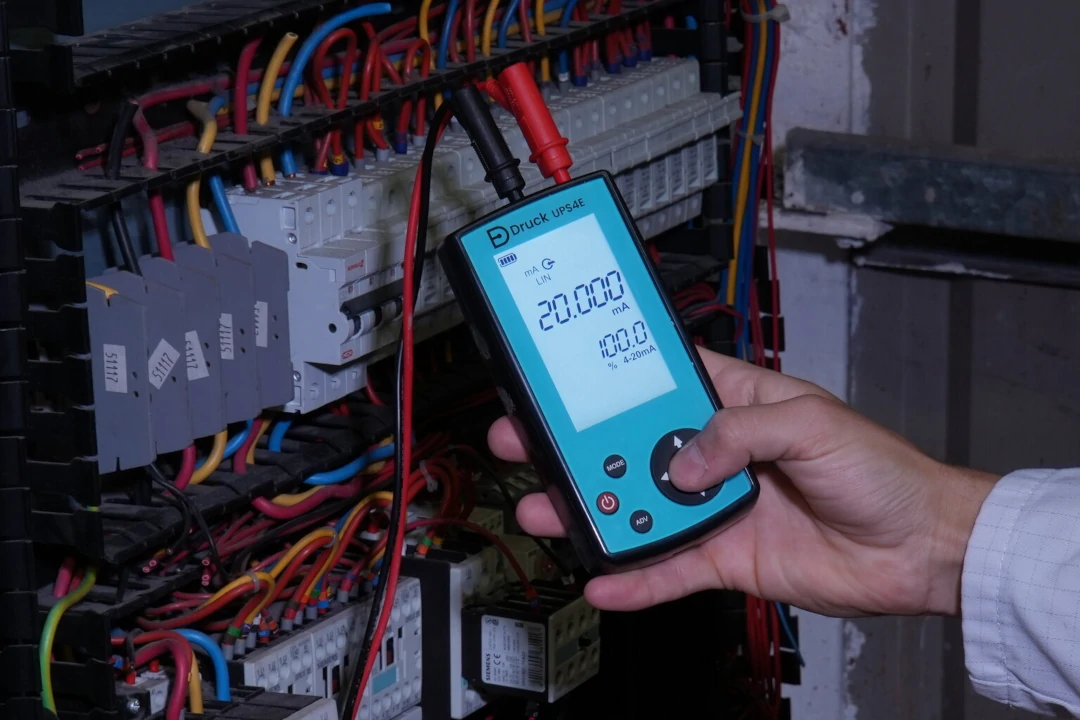

- test di loop di processo: verifica funzionale di trasmettitori, valvole di controllo e sistemi di acquisizione dati;
- calibrazione dispositivi 4-20 mA: taratura di strumenti di campo durante shutdown o avviamento impianto;
- diagnostica elettrica: misura tensione fino a 30 VDC per troubleshooting;
- setup attuatori: regolazione valvole con funzione valve check integrata;
- verifica linearità: controllo punti intermedi con step programmati.
Caratteristiche tecniche
Funzioni di misura e sorgente
L’UPS4E opera in due modalità:
- modalità misura: misura corrente generata da strumentazione esterna (range ±24 mA);
- modalità generazione: genera corrente controllata attivamente secondo setpoint programmato (range 0-24 mA).
In entrambe le modalità è disponibile alimentazione interna 24 VDC, eliminando la necessità di alimentatori esterni durante shutdown dell’impianto.
Il dispositivo supporta correnti di spunto (inrush) fino a 40 mA per 500 ms, compatibile con dispositivi HART e trasmettitori smart.
Display a doppia visualizzazione
Il display grafico mostra simultaneamente:
- valore primario: lettura in mA con risoluzione 0.001 mA;
- valore percentuale: calcolo automatico su scala 4-20 mA o 0-20 mA.
La retroilluminazione ad alto contrasto garantisce leggibilità in condizioni di luce diurna. La doppia visualizzazione elimina calcoli manuali durante verifiche di linearità.
Modalità operative programmabili
Lo strumento include preset configurabili per test standardizzati:
- step mode: sequenze 0%-25%-50%-75%-100% con calcolo automatico per scale lineari o flow (radice quadrata);
- span check: salto diretto tra zero e fondo scala;
- valve check: punti specifici per verifica tenuta sedili (3.8-4-4.2 mA / 19-20-21 mA su scala 4-20 mA);
- ramp mode: variazione temporizzata (1-599 secondi) per test slew rate e setup attuatori.
La funzione fast set consente incrementi/decrementi rapidi tramite pressione prolungata dei tasti, con risoluzione finale 0.001 mA.
Datalogging e connettività
Il sistema memorizza fino a 100.000 punti con intervalli configurabili dall’utente. I file vengono trasferiti tramite connessione USB Type-C per analisi su PC. La memoria non volatile preserva i dati in caso di spegnimento.
Supporto HART
Il resistore opzionale da 250 Ω integrato nel circuito loop abilita comunicazioni HART da parte di dispositivi esterni senza necessità di componenti addizionali.
Druck UPS4E
Strumento portatile per la calibrazione e il controllo dei segnali di processo 4–20 mA
DatasheetSpecifiche chiave
| Parametro | Valore |
|---|---|
| Accuratezza (1 anno)* | 0.01% lettura ±0.001 mA (range 20 mA) 0.01% lettura ±0.002 mA (range 24 mA) |
| Range misura/sorgente | 0-24 mA (con alimentazione interna/esterna) |
| Range misura tensione | ±30 VDC |
| Risoluzione | 0.001 mA / 0.001 V |
| Alimentazione loop interna | 24 VDC |
| Resistore HART | 250 Ω (opzionale) |
| Temperatura operativa | -10 a +50°C |
| Temperatura stoccaggio | -20 a +70°C |
| Umidità relativa | 0-90% RH (non condensante) |
| Classe di protezione | IP54 |
| Alimentazione | 4x batterie AA Autonomia: 72h (misura) / 18h @ 12mA (source) |
| Dimensioni (L×L×H) | 145 × 73 × 25 mm |
| Peso | 300 g (batterie incluse) |
| Display | LCD grafico 72.7 × 42.5 mm con retroilluminazione |
| Memoria datalogging | 100.000 punti |
| Connettività | USB Type-C |
| Terminali elettrici | 2x prese dorate da 4 mm |
| Auto power down | 10 minuti dopo ultimo utilizzo (disabilitabile) |
| Conformità | EN 61326-1:2013, EN 61010-1:2010, EN 61010-2-030:2023, MIL-PRF-28800F Class 2 |
Conclusione
Il Druck UPS4E fornisce funzionalità di calibrazione loop in formato tascabile (145 mm) con accuratezza 0.01% della lettura ±0.001 mA.
Successore dei modelli UPS-II e UPS-III, integra alimentazione interna, resistore HART e modalità operative preconfigurate per ridurre il tempo di test su campo.
Protezione IP54 e conformità MIL-PRF-28800F Class 2 per utilizzo in ambienti industriali.
