Sistema portatile per la generazione e misura di pressione con funzionalità HART integrate
Introduzione

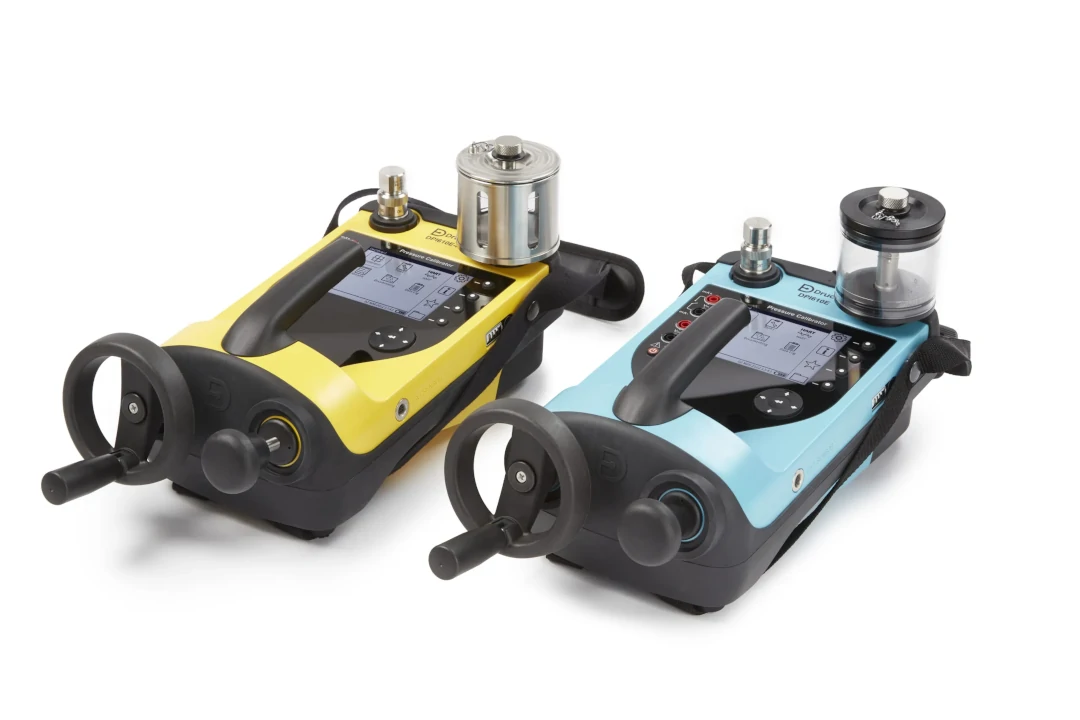

Il Druck DPI610E è un calibratore di pressione modulare portatile progettato per la generazione e la misurazione della pressione in campo.
L’unità integra una pompa manuale (pneumatica o idraulica), strumenti di misura dei segnali elettrici e un comunicatore HART opzionale.
È disponibile in versione standard per aree sicure e in versione a sicurezza intrinseca (IS) per l’uso in zone pericolose classificata ATEX e IECEx.
Applicazioni principali
Il dispositivo è impiegato per la manutenzione e la calibrazione strumentale nei seguenti settori:
- industria di processo: petrolifero, gas e chimico;
- generazione di energia: test di loop e trasmettitori;
- manifatturiero: calibrazione di manometri e sensori;
- farmaceutico: verifica strumentazione di processo.
Caratteristiche tecniche distintive
Sistema di generazione pressione integrato
Il DPI610E incorpora un sistema di generazione della pressione manuale.
La versione pneumatica consente di generare dal vuoto (-0.85 bar g) fino a 35 bar g.
La versione idraulica permette di raggiungere pressioni fino a 1000 bar g utilizzando acqua demineralizzata o oli minerali come fluido operativo.
Funzionalità di misura e analisi
Oltre alla pressione, lo strumento misura e genera segnali elettrici inclusi mA, mV, V, e supporta termoresistenze (RTD) e termocoppie (TC).
La versione con HART integrato consente la configurazione e la calibrazione digitale dei trasmettitori senza necessità di comunicatori esterni. Include funzionalità di data logging con documentazione interna dei risultati.
Interfaccia e operatività

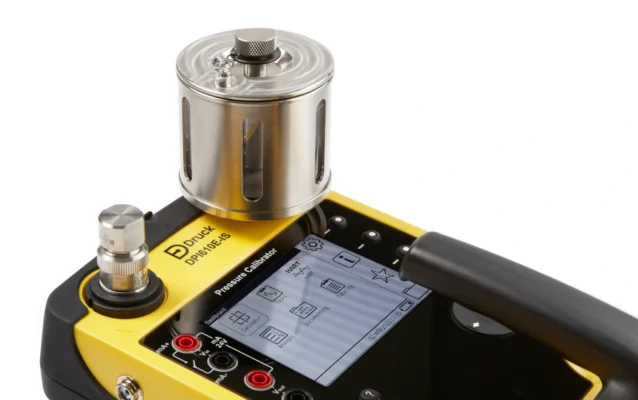

L’unità è dotata di un display touchscreen retroilluminato ad alto contrasto, utilizzabile con i guanti.
L’interfaccia utente fornisce una dashboard per l’accesso rapido alle funzioni di calibrazione, configurazione dei task e analisi dei dati registrati.
Druck DPI610E
Strumento multifunzione per la calibrazione della pressione e dei segnali elettrici
DatasheetSpecifiche chiave
| Specifica | Valore |
|---|---|
| Range Pressione (Pneumatico) | Da -0.85 bar a 35 bar (da -12.3 psi a 500 psi) |
| Range Pressione (Idraulico) | Fino a 1000 bar (15000 psi) |
| Accuratezza Pressione | Fino a 0.025% FS (Full Scale) |
| Funzioni Elettriche | Misura/generazione mA, V, mV, RTD, TC, Switch test |
| Alimentazione | Batteria Li-ion ricaricabile (fino a 90 ore) o batterie AA |
| Temperatura Operativa | Da -10°C a 50°C |
| Grado di Protezione | IP54 |
| Porte di Pressione | G1/8 femmina o 1/8 NPT femmina (con adattatori rapidi) |
| Opzione Aree Pericolose | Disponibile versione a sicurezza intrinseca (IS) |
Conclusione
Il Druck DPI610E consolida le funzionalità di generazione pressione e misura segnali in un’unica unità portatile.
La disponibilità di configurazioni pneumatiche e idrauliche, unitamente all’opzione HART e alla classificazione per aree pericolose, lo rende adatto a diverse esigenze metrologiche industriali.
