Architettura di misura e funzionalità multiparametriche
Introduzione

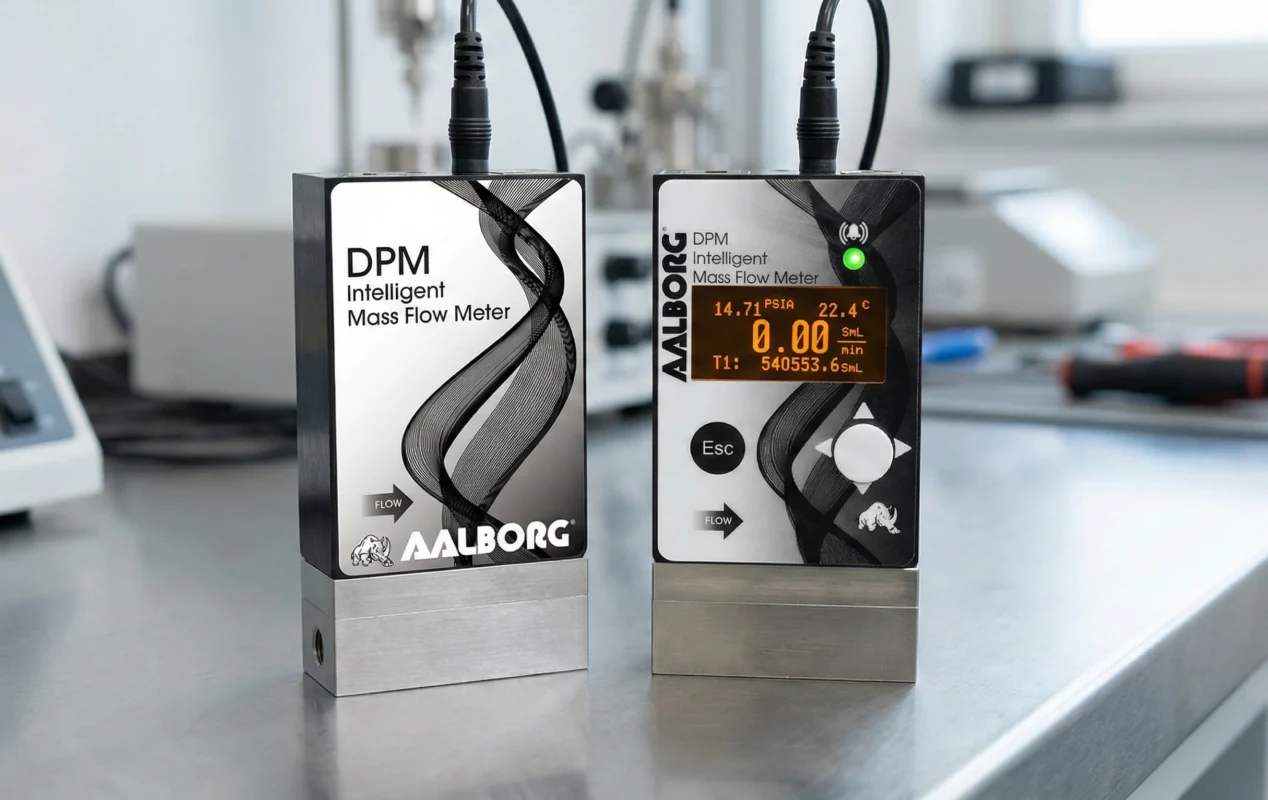

Il misuratore di portata massica Aalborg DPM (Digital Panel Meter) rappresenta un’evoluzione nella strumentazione di processo, integrando quattro sensori primari in un singolo dispositivo compatto.
A differenza dei tradizionali flussimetri termici limitati alla sola portata massica, il DPM acquisisce e processa simultaneamente le variabili di portata massica, portata volumetrica, pressione di linea e temperatura del gas.
L’unità opera secondo il principio della dispersione termica (“thermal bypass”), che garantisce un’elevata stabilità dello zero e una risposta dinamica rapida alle variazioni di flusso.
La gestione elettronica avanzata permette di linearizzare il segnale con un’accuratezza standard di ± (0.5% della lettura + 0.2% del fondo scala), mantenendo tale precisione su un ampio range operativo con un turndown ratio di 200:1.
Questa architettura all-in-one riduce la necessità di installare trasmettitori di pressione o temperatura separati, semplificando il P&ID e riducendo i punti di potenziale perdita nell’impianto.
Applicazioni industriali e laboratoriali
L’impiego del misuratore di portata massica DPM copre settori che richiedono stabilità di misura e gestione di miscele di gas:
- laboratori di ricerca e sviluppo: analisi di flussi gassosi con composizioni variabili;
- industria dei semiconduttori: monitoraggio processi di deposizione e gas di purga;
- processi termici: controllo flussi in forni e bruciatori pilota;
- metrologia e taratura: utilizzo come standard di trasferimento grazie alla ridotta incertezza di misura.
Caratteristiche tecniche
Funzionalità multiparametrica e multi-gas
Il sensore rileva quattro parametri (massa, volume, pressione, temperatura) in tempo reale. Il firmware interno supporta fino a 90 calibrazioni di gas standard e miscele pre-caricate.
La funzione “User Defined Mixture” consente la programmazione di miscele personalizzate (fino a 5 gas per miscela) direttamente dall’interfaccia utente o via software, senza necessità di ricalibrazione in fabbrica.
Interfacce di comunicazione e output
La serie DPM offre ridondanza nelle opzioni di connettività. Sono presenti interfacce digitali RS-232 e RS-485 (con protocollo Modbus RTU opzionale e transceiver isolato).
Le uscite analogiche sono selezionabili dall’utente tra 0-5 Vdc, 0-10 Vdc e 4-20 mA. È integrato un relè a stato solido programmabile per funzioni di allarme o controllo on/off.
Display e diagnostica locale

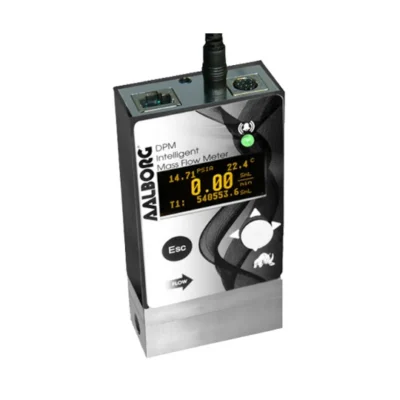

L’unità è equipaggiata con un display OLED grafico opzionale, inclinabile per facilitare la lettura in diverse configurazioni di montaggio.
Il display fornisce indicazioni in tempo reale dei quattro parametri misurati e accesso alla diagnostica interna. Il tempo di risposta del sensore è configurabile, con un valore di default inferiore a 20 ms.
Specifiche chiave
| Specifiche Tecniche | Valore / Dettaglio |
|---|---|
| Accuratezza (Portata Massica) | ± (0.5% RD + 0.2% FS) a condizioni calibrate (25°C, 14.7 psia) |
| Ripetibilità | ± 0.15% del Fondo Scala (FS) |
| Range di Misura (Turndown) | 0.5% a 100% FS (Rapporto 200:1) |
| Tempo di Risposta | < 20 ms (Default: 10 ms, regolabile via software) |
| Tempo di Riscaldamento (Warm-up) | < 5 secondi (pronto all’uso), 15 min per accuratezza piena |
| Materiali a Contatto (Wetted) | Acciaio Inox 316, FKM (Viton®), Poliammide, Ceramica allumina, Epossidico, Vetro, Oro |
| Output Analogici (Selezionabili) | 0-5 Vdc, 0-10 Vdc, 4-20 mA (tutti integrati standard) |
| Interfacce Digitali | RS-232 e RS-485 standard (Modbus RTU opzionale con transceiver isolato) |
| Alimentazione | Universale 9 – 26 Vdc (Consumo max 200 mA) |
| Connessioni Elettriche | Connettore 8-pin Mini-DIN (disponibili cavi per DB9) |
| Pressione Max (Statica) | 120 PSIG (Standard), 50 PSIG (Modelli a bassa pressione differenziale) |
| Temperatura Operativa | Da -10 a +60 °C (da 14 a 140 °F) |
| Umidità Relativa | 0 – 100% (senza condensa) |
| Connessioni di Processo | Compressione (1/8″, 1/4″, 3/8″, 1/2″) o FNPT (3/4″) |
In Breve
Il misuratore di portata massica Aalborg DPM rappresenta una soluzione integrata per la misurazione di gas, combinando un’accuratezza dello 0.5% RD con capacità multiparametriche avanzate.
La compatibilità con alimentazioni standard industriali (9-26 Vdc) e la varietà di protocolli di comunicazione ne consentono l’inserimento in infrastrutture di monitoraggio esistenti senza hardware di condizionamento del segnale aggiuntivo.
