Controllo dinamico e stabilità di flusso del regolatore DPC

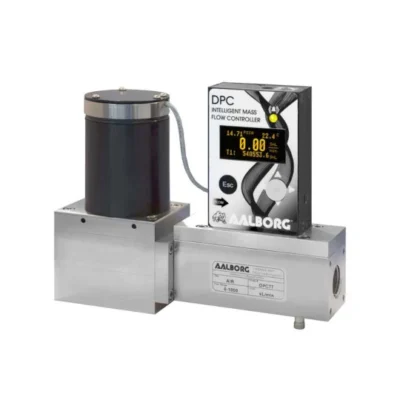

Il regolatore di portata massica serie DPC è un sistema di controllo attivo progettato per garantire stabilità e precisione nei flussi gassosi industriali.
Lo strumento integra trasduttori ad alta risoluzione che permettono il monitoraggio simultaneo di portata massica, portata volumetrica, pressione e temperatura.
L’accuratezza certificata è pari a ±(0,5% RD + 0,2% FS), supportata da un tempo di risposta del controllo configurabile tra 100 ms e 150 ms.
Applicazioni principali
- settore analitico e laboratori: controllo dei flussi in spettrometria e gascromatografia;
- bioreattori e deposizioni CVD: gestione precisa dei gas di reazione e dei precursori;
- campionamento e monitoraggio: sistemi di analisi delle emissioni e qualità dell’aria;
- banchi di collaudo: metrologia e taratura di componenti pneumatici.
Principio di misura e controllo PID
Il dispositivo opera mediante la misurazione della pressione differenziale attraverso un elemento di flusso laminare (LFE). Questo componente assicura che la caduta di pressione sia linearmente proporzionale alla portata volumetrica su tutto il range operativo.
Il microcontrollore interno elabora i dati compensando le variazioni termiche e barometriche in tempo reale. L’algoritmo PID integrato agisce sulla valvola a solenoide normalmente chiusa, correggendo istantaneamente il flusso rispetto al setpoint impostato.
Questa architettura permette un turndown ratio di 200:1, mantenendo la precisione anche a soli 0,5% del fondo scala.
Caratteristiche tecniche
Gestione multi-gas e miscele
Il regolatore dispone di una libreria interna con 90 gas e miscele predefinite. Grazie alla funzione User Defined Mixture, è possibile configurare fino a 20 miscele personalizzate, combinando fino a 5 gas differenti.
Questa capacità permette di cambiare il fluido di processo senza dover ricalibrare fisicamente lo strumento.
Interfacce di controllo e programmazione
Il controllo del setpoint è estremamente flessibile, supportando ingressi analogici da 0-5 Vdc, 0-10 Vdc e 4-20 mA, oltre alla comunicazione digitale RS-232 o RS-485.
È inclusa una tabella di setpoint a 16 step che permette di automatizzare rampe di salita, discesa e cicli di lavaggio senza l’ausilio di un PLC esterno.
Specifiche chiave
| Specifiche Tecniche | Dettaglio Tecnico / Valore |
|---|---|
| Accuratezza della portata | ±(0,5% RD + 0,2% FS) a temperatura e pressione di calibrazione |
| Ripetibilità di misura | ±0,2% del fondo scala (FS) |
| Tempo di risposta tipico | 150 ms (regolabile via software) |
| Rapporto di turndown | 200:1 (range operativo da 0,5% a 100% FS) |
| Massima portata misurabile | Fino al 133% del fondo scala (FS) |
| Pressione massima statica (DPC07-77) | 120 PSIG (8,2 bar) |
| Pressione massima statica (DPC04/14) | 50 PSIG (3,4 bar) |
| Differenziale di pressione max (DPC07-77) | 12 PSID |
| Differenziale di pressione max (DPC04/14) | 9,75 PSID |
| Temperatura operativa | da -10 a +60 °C (14 a 140 °F) |
| Alimentazione elettrica (DPC04-47) | da 12 a 26 Vdc (Max 150 mV peak to peak noise) |
| Alimentazione elettrica (DPC57-77) | da 24 a 26 Vdc |
| Consumo massimo corrente (DPC04-17) | 250 mA |
| Consumo massimo corrente (DPC37-47) | 300 mA |
| Consumo massimo corrente (DPC57-77) | 650 mA |
| Segnali I/O Analogici (standard) | 0-5 Vdc, 0-10 Vdc, 4-20 mA (inclusi e selezionabili) |
| Comunicazione Digitale | RS-232, RS-485 standard; Modbus RTU opzionale |
| Materiali a contatto (Fluid contact) | Acciaio inox 316, inox 416, poliammide, ceramica allumina, epossidica, silicone, vetro, oro |
| Guarnizioni e O-rings | Viton standard; opzionali Buna-N, EPR, Kalrez |
| Tipo di valvola | Elettromagnetica proporzionale normalmente chiusa |
| Grado di protezione IP | IP40 |
| Tempo di warm-up | Inferiore a 5 secondi |
| Umidità relativa del gas | Da 0 a 100% (non condensante) |
| Sensibilità al montaggio | Nessuna, installabile in qualsiasi orientamento |
| Protezione elettronica | Inversione di polarità e fusibile ripristinabile integrato (300/750 mA) |
In Breve

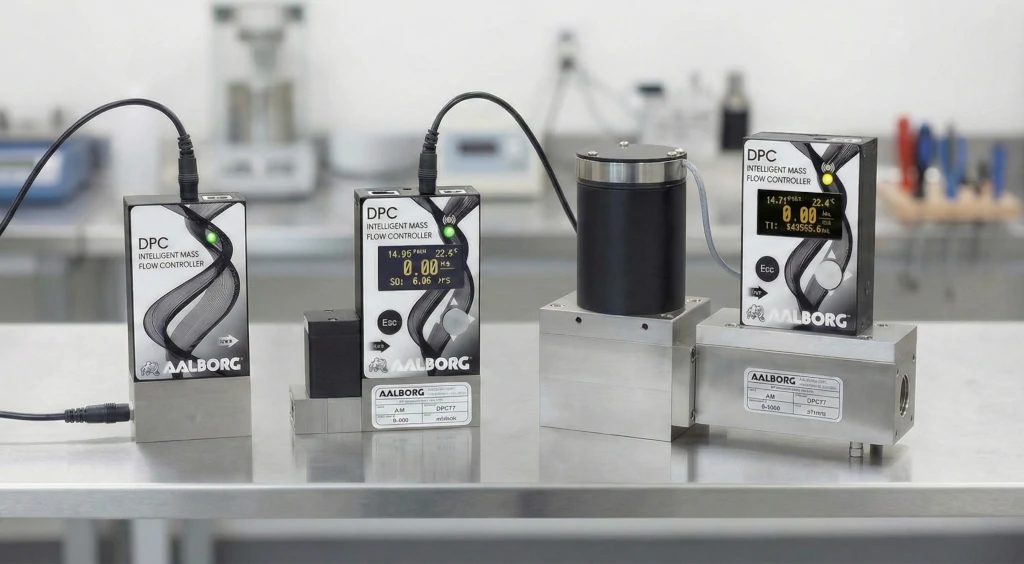

Il regolatore di portata massica Aalborg DPC è uno strumento ottimizzato per gas puliti e non corrosivi, ideale per l’integrazione in sistemi automatizzati che richiedono una gestione dinamica e tempi di riscaldamento minimi.
La flessibilità garantita dai 90 gas memorizzati e dalla tabella di setpoint a 16 step ne assicura la massima affidabilità in contesti industriali e di ricerca.
